近日，新葡萄与俄罗斯托木斯克理工大学联合培养的博士研究生以9455澳门新葡萄娱乐场大厅为第一单位在国际知名期刊《Chemical Engineering Journal》（即时影响因子10.719，JCR. SCI一区TOP期刊）上连续发表了两篇关于新型荧光材料的研究论文，论文题目分别为“Improved phase stability of the metastable K2GeF6:Mn4+ phosphors with high thermal stability and water-proof property by cation substitution” 和“Zero-thermal-quenching of Mn4+ far-red-emitting in LaAlO3 perovskite phosphor via energy compensation of electrons’ traps”。博士生郎天春，房双强为两篇论文的第一作者，新葡萄材料科学与工程学院韩涛教授为通讯作者。

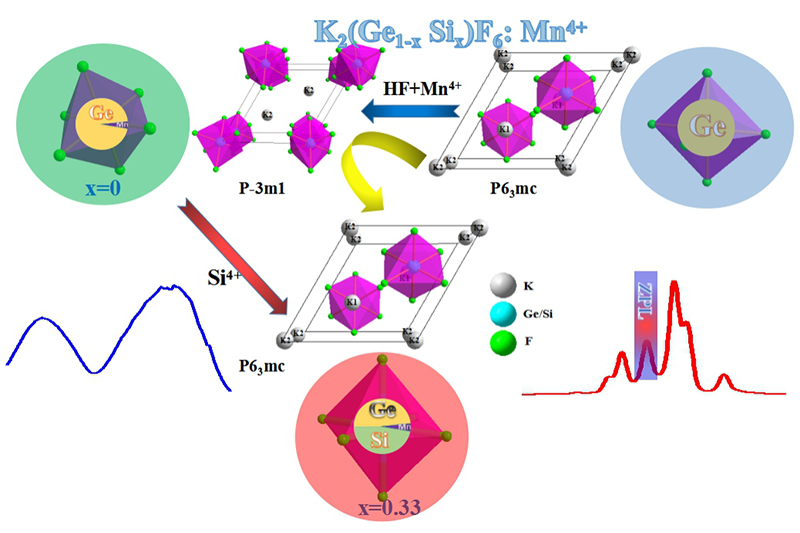

前期工作发现，在HF溶液中，亚稳定的六方晶相K2GeF6:Mn4+荧光粉会快速转变为稳定的三方相，作者通过Si4+离子掺杂，可获的在HF溶液稳定的亚稳相，其原因是缩短了晶格中邻近的K-F化学键，减少了化学键张力，并使K+处于分布相对均匀的电场中，从而提升了六方晶相的稳定性。亚稳相K2GeF6:Mn4+荧光粉具有高热稳定性、高防水性、高显色性等突出优势，其光谱出现了明显的零声子线；在150 ℃时，发光强度不降反升，提高了17%；在水中浸泡168 h，发光性能保持在约80%，封装得到的白光LED的显色性达到Ra=92。

论文链接：

********

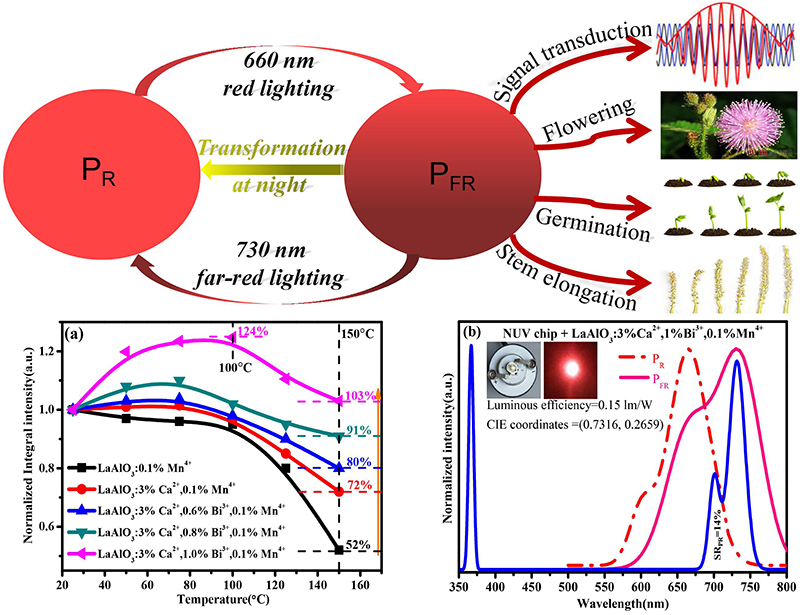

如何在150℃的工作温度下保证荧光粉的发光强度不衰减，一直以来都是困扰研究者的重要问题。作者创新性地在LaAlO3:Mn4+钙钛矿结构中引入Ca2+和Bi3+，通过制造电子陷阱来弥补荧光粉由于温度升高而产生的热衰减，大幅提高了该荧光粉的发光效率，实现了Mn4+激活氧化物在150℃下的零热淬灭性能。该荧光粉的发射波长为730 nm，与植物光敏色素的吸收光谱相匹配，在促进植物种子萌发、开花、结果等方面具有良好的应用前景。

论文链接：

********
